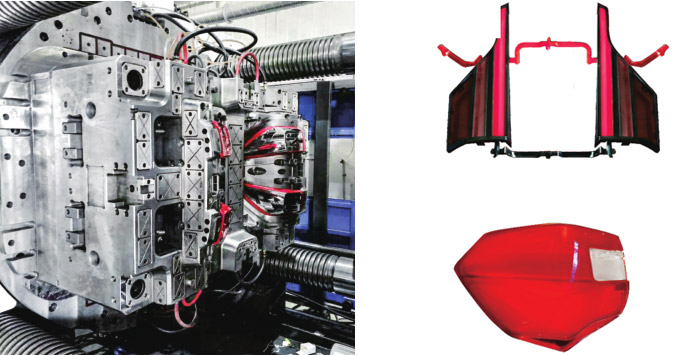

雙色注塑成型機轉盤式
適合于多種不同應用，且擁有眾多技術功能，給您帶來更高效的生產。
本機于活動模板裝有往復180度旋轉之轉盤，可置放兩付雙色模具生產兩種不同物料之產品。

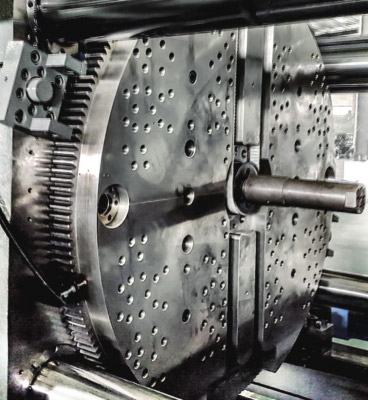

精心設計之高效伺服驅動齒輪傳動結構，旋轉快速，平穩，停止位置準確。
適用范圍廣
精密穩定
轉盤高耐磨平面，轉動時與模壁不接觸，摩擦力極小可減少因磨耗所造成的故障。

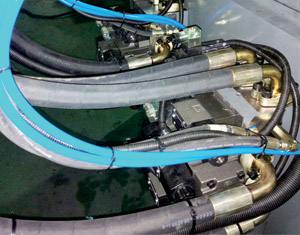

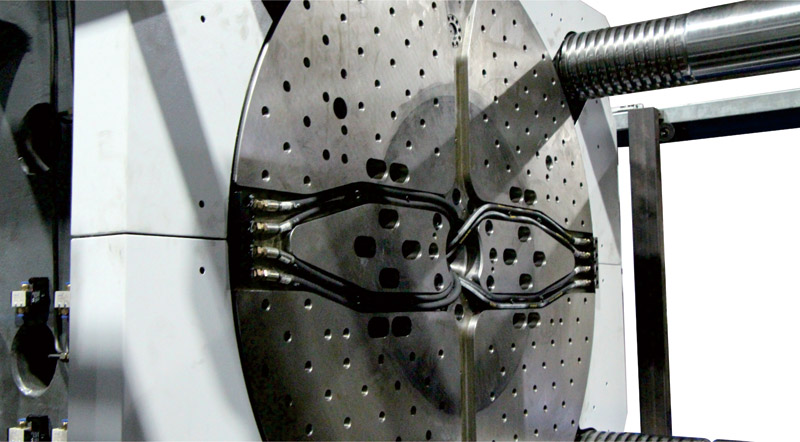

轉盤附有兩組中子及模具運水裝置可選擇油，水，氣，電，回路。
特別設計轉盤支撐結構，有效防止裝模后轉盤前傾下垂。
轉盤完成停止位置，在關模之前盤面模具定位孔再確認以保護模具安全不受損。
可靠耐用
多樣性選擇
人性化設計
安全無憂
◆活動車壁中心有180度之轉動機構，帶動模具旋轉板轉動，來生產雙色分明產品；
◆射出部分有兩支獨立料管組，可同時作射出成型產品；
◆機器動作可同時依產品需求，作托模再轉動模具旋轉板，或先轉動模具旋轉板再托模之彈性操作；

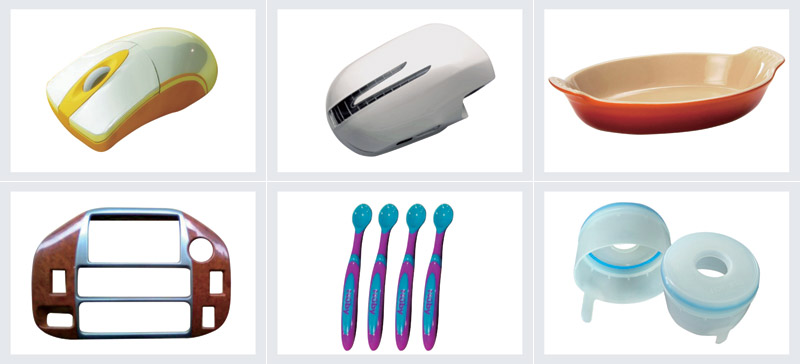

◆本機適合生產按鈕、把手、握柄……等產品。
雙色注塑成型機轉軸式
采用高效的驅動技術，結合靈活多變的設置，滿足您的所有需求。
射出部分有兩組獨立之料管組，同步做射出動作，雙色一次成型，可大幅縮短成型周期，增加經營利潤。
兩套獨立的壓力/流量控制油路，分別控制兩套射出及頂出系統，可根據塑料制品的特點靈活多變的設置最優化的注塑工藝，確保注塑產品高生產量，低成型周期，進而擁有更強的市場競爭力。

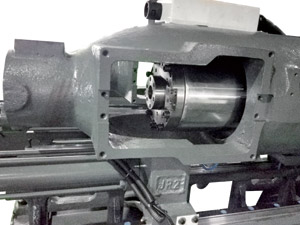

特色設計之單缸注塑單元，儲料馬達直接驅動螺桿，可減少注塑活塞桿油封及機構磨耗，避免油缸內漏，提升射出效率，成型穩定性高。

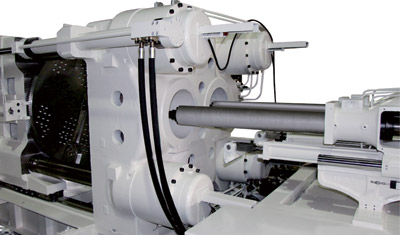

注塑單元
高價值
高靈活
高效率

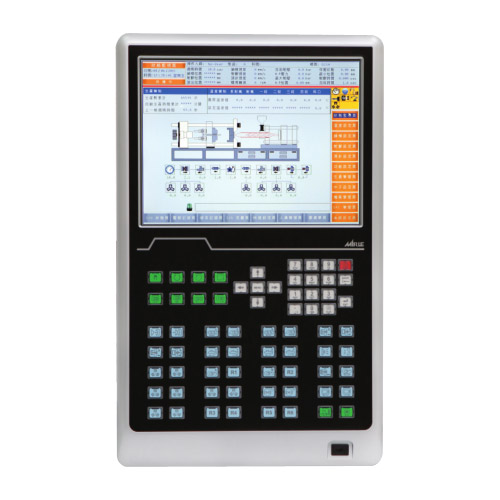

◆采用臺灣制造先進的微電腦控制器400兆高速CPU可搭配半閉及全閉回路油壓系統；
◆加上人性化圖形操作界面，線上曲線檢測功能及中央網路連線管理；
◆豐富的SPC品質管理界面，利于生產高精度產品為用戶提高加值利潤。
◆具備六段射出，三段保壓，二段松退及保壓位置切換控制等功能；
◆可以根據產品需要靈活調整，精確之射出終點及保壓及保壓位置切換，實現高精密，高穩定性之射出性能；
◆射出采用線性電子尺，精度達0.01mm，可準確控制射出行程，可記錄并同時顯示連續生產過程抽樣溫度曲線，射出終點；
◆保壓切換點，保壓完成點曲線，并有歷史曲線比對功能，精度達0.1mm，系統穩定性一目了然；
◆六段PID溫度控制，精度可達±1？，并具備溫度異常斷線警報及上下限制設立功能，可精確掌控料溫；
◆螺桿低溫起動保護，防止螺桿意外損傷，可調定時預熱功能，實時保溫及料管自動加溫功能，自動洗料功能。
微電腦控制器
轉盤兩側增加夾緊裝置，有效防止轉盤重心偏移。
獨特精準的轉盤定準裝置，可確保鎖模平穩，防止模具損傷。
獨特的哥林柱與機絞加強型設計，有效吸收鎖模產生的剪應力，可延長機械使用壽命。
鎖模四段控制，頂出多功能控制，開鎖模頂出均采用線性電子尺傳感器，精密度達到0.01mm。
頂出控制可選擇振動頂出，頂出定位，多次頂出，壓力和速度可由電腦設定。
配有高精度低壓合模保護，可直接通過監視器設定，低壓效果完美。
機絞自動潤滑系統采用電腦控制，潤滑設定可在面板上直接進行操作監控，并具有潤滑失效警報。

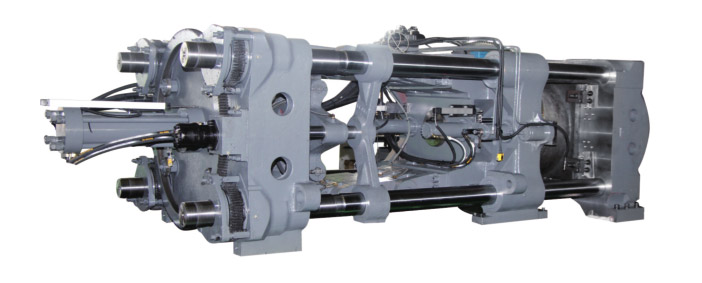

鎖模單元
●采用盟立微電腦控制器，可選購閉回路油壓控制系統，展現極為穩定精準的性能。
●轉盤轉動時與模具不接觸，減少因磨耗所產生的故障，且在開模前均作精準的定位確認以保護模具的安全，此為我公司的獨特設計。
●本機所采用的新一代曲手夾模結構，結合箱型活動壁及高剛性固定壁結構，精簡堅固的設計，經有限元素分析變形量及應力分布，確實達到高強度且耐疲勞之特性，可確保成形品質及大柱壽命。
●本機所搭配之盟立控制器采用32位元素調整中央處理器，系統反應速率高達1.20ms，可有效提升機臺動作靈敏度及穩定性。
●兩組射單元均采用新式單缸射出結構，射出與加料獨立運作，可進行多項復合射出動作。
●配置伺服省電回路系統，有效節約能源。

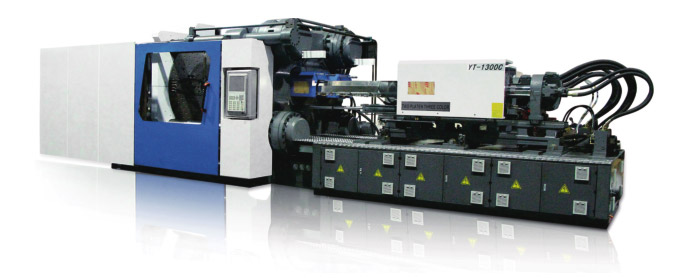

超大型雙色注塑成型機
省空間：二版式結構，較傳統雙色機長度縮短25~30%。
耐用：FEA設計箱型模板結構，比普通機模板強度提升15%以上，模板變形少，大柱較傳統機強度加大20%，使用壽命長，大柱與動模板不接觸，提升大柱壽命。
精密：二兩板直壓式鎖模，鎖模力精準，重復精度高。
靈活：1.可配合客戶需求加大托模行程與托模力。2.可配合客戶加大開模行程。3.可配合客戶需求靈活搭配射臺。
兩板雙色注塑機
YTC雙色機系列產品規格表
| 項目 | 單位 | YT-450C | YT-700C | YT-1000C | YT-1300C | YT-1600C | YT-1900C | |||||||
| 射出單元 | 螺桿直徑 | mm | Φ45 | Φ50 | Φ50 | Φ55 | Φ55 | Φ70 | Φ60 | Φ70 | Φ60 | Φ75 | Φ70 | Φ80 |
| 理論射出容積 | cm3 | 397 | 491 | 530 | 641 | 665 | 1462 | 1102 | 1500 | 1102 | 1722 | 1500 | 2286 | |
| 射出量 | geam | 367 | 453 | 490 | 592 | 614 | 1351 | 1018 | 1386 | 1018 | 1591 | 1386 | 2112 | |
| ozs | 13.0 | 16.0 | 17.3 | 20.9 | 21.7 | 47.6 | 35.9 | 48.9 | 35.9 | 56.1 | 48.9 | 74.5 | ||
| 射膠壓力 | kg/cm2 | 3192 | 2586 | 2803 | 2317 | 2845 | 2210 | 1889 | 2623 | 1889 | 2285 | 2623 | 1815 | |
| 射出率 | cm3/sec | 142 | 175 | 162 | 196 | 249 | 403 | 200 | 324 | 246 | 667 | 260 | 353 | |
| 夾模單元 | 閉模力 | metric tons | 450 | 700 | 1000 | 1300 | 1600 | 1900 | ||||||
| 模板最大開距 | mm | 1400 | 1700 | 1900 | 2800 | 2900 | 3200 | |||||||
| 夾模行程 | mm | 600-1100 | 700-1350 | 800-1450 | 1000-1600 | 1400-2200 | 1400-2500 | |||||||
| 模厚 | mm | 300-800 | 350-1000 | 450-1100 | 600-1400 | 700-1500 | 700-1800 | |||||||
| 轉盤直徑 | mm | 1250 | 1530 | 1680 | 1930 | 2190 | 2350 | |||||||
| 料管中心距 | mm | 550 | 650 | 700 | 710 | 710 | 710 | |||||||
| 大柱內距 | mm | 960*830 | 1150*980 | 1260*1050 | 1440*1200 | 1550*1400 | 1760*1520 | |||||||
| 托模行程 | mm | 200 | 200 | 250 | 300 | 300 | 300 | |||||||
| 電氣單元 | 電機馬達 | HP(kw) | 80(60) | 80(60) | 100(74.6) | 120(90) | 130(100.7) | 240(179) | ||||||
| 溫度控制器 | (range)set | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | |||||||
| 電熱容量 | kw | 26 | 25 | 35 | 42 | 60 | 60 | |||||||
| 其他 | 機械尺寸 | mm | 6900*2200*2400 | 7300*2400*2500 | 8300*3200*2800 | 9600*3300*2800 | 10400*3500*3100 | 1200*3800*3100 | ||||||
| 機械重量 | netric ton | 19 | 25 | 35 | 42 | 60 | 95 | |||||||
| 最高系統壓力 | kg/cm2 | 170 | 170 | 170 | 170 | 170 | 170 | |||||||
技術參數
| 項目 | 單位 | YC-130 | YC-180 | |||||
| 射出單元 | 螺桿直徑 | mm | Φ24 | Φ26 | Φ30 | Φ26 | Φ30 | Φ34 |
| 理論射出容積 | cm3 | 55 | 65 | 86 | 77 | 102 | 132 | |
| 射出量 | gram | 51 | 60 | 80 | 71 | 95 | 122 | |
| ozs | 1.8 | 2.1 | 2.8 | 2.5 | 3.3 | 1.3 | ||
| 射膠壓力 | kg/cm2 | 2406 | 2050 | 1540 | 2547 | 1913 | 1490 | |
| 射出速度 | mm/s | 129 | 121 | |||||
| 射出率 | cm3/sec | 58 | 68 | 91 | 64 | 85 | 110 | |
| 螺桿轉速 | rpm | 280 | 250 | |||||
| 夾模單元 | 閉模力 | metric tons | 130 | 180 | ||||
| 夾模行程 | mm | 310 | 400 | |||||
| 模厚 | mm | 120-400 | 160-430 | |||||
| 轉盤直徑 | mm | 720 | 830 | |||||
| 料管中心距 | mm | 350 | 420 | |||||
| 大柱內距 | mm | 600*400 | 710*440 | |||||
| 托模行程 | mm | 70 | 100 | |||||
| 電氣單元 | 電機馬達 | kw | 7.5+7.5 | 9.4+9.4 | ||||
| 溫度控制器 | (range)set | 2-(0-400℃)*5 | 2-(0-400℃)*5 | |||||
| 電熱容量 | kw | 7.2 | 8.8 | |||||
| 其他 | 機械尺寸 | mm | 5000*1100*1800 | 5584*1600*1840 | ||||
| 機械重量 | metric tons | 5 | 7 | |||||
| 最高系統壓力 | kg/cm2 | 140 | 140 | |||||

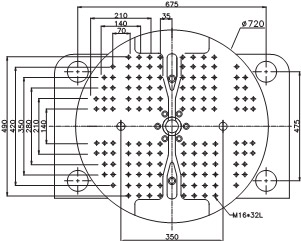

| 回轉盤正面尺寸 |  |  | ||||||
| 固定模板正面尺寸 |  |  | ||||||
| 模板側面尺寸 |  |  | ||||||
技術參數
| 項目 | 單位 | YC-230 | YC-300 | |||||
| 射出單元 | 螺桿直徑 | mm | Φ30 | Φ34 | Φ40 | Φ34 | Φ40 | Φ45 |
| 理論射出容積 | cm3 | 113 | 145 | 201 | 159 | 220 | 278 | |
| 射出量 | gram | 104 | 134 | 186 | 147 | 203 | 257 | |
| ozs | 3.7 | 4.7 | 6.5 | 5.2 | 7.2 | 9.1 | ||
| 射膠壓力 | kg/cm2 | 2489 | 1938 | 1400 | 3052 | 2205 | 1742 | |
| 射出速度 | mm/s | 106 | 82 | |||||
| 射出率 | cm3/sec | 75 | 96 | 133 | 74 | 103 | 130 | |
| 螺桿轉速 | rpm | 250 | 250 | |||||
| 夾模單元 | 閉模力 | metric tons | 230 | 300 | ||||
| 夾模行程 | mm | 450 | 500 | |||||
| 模厚 | mm | 180-470 | 195-585 | |||||
| 轉盤直徑 | mm | 960 | 1070 | |||||
| 料管中心距 | mm | 450 | 500 | |||||
| 大柱內距 | mm | 830*510 | 910*570 | |||||
| 托模行程 | mm | 110 | 110 | |||||
| 電氣單元 | 電機馬達 | kw | 9.4+9.4 | 14.1+14.1 | ||||
| 溫度控制器 | (range)set | 2-(0-400℃)*5 | 2-(0-400℃)*5 | |||||
| 電熱容量 | kw | 8.8 | 13 | |||||
| 其他 | 機械尺寸 | mm | 6800*1800*2100 | 7000*1900*2200 | ||||
| 機械重量 | metric tons | 13 | 15 | |||||
| 最高系統壓力 | kg/cm2 | 140 | 140 | |||||
| 回轉盤正面尺寸 |  |  | ||||||
| 固定模板正面尺寸 |  |  | ||||||
| 模板側面尺寸 |  |  | ||||||
技術參數
| 項目 | 單位 | YC-450 | YC-550 | YC-650 | |||||||
| 射出單元 | 螺桿直徑 | mm | Φ45 | Φ50 | Φ50 | Φ55 | Φ50 | Φ55 | |||
| 理論射出容積 | cm3 | 366 | 451 | 530 | 641 | 471 | 570 | ||||
| 射出量 | gram | 338 | 417 | 490 | 592 | 420 | 509 | ||||
| ozs | 11.9 | 14.7 | 17.3 | 20.9 | 14.8 | 17.9 | |||||
| 射膠壓力 | kg/cm2 | 2676 | 2167 | 2309 | 1908 | 2764 | 2284 | ||||
| 射出速度 | mm/s | 88 | 82 | 82 | |||||||
| 射出率 | cm3/sec | 140 | 172 | 162 | 196 | 160 | 194 | ||||
| 螺桿轉速 | rpm | 170 | 190 | ||||||||
| 夾模單元 | 閉模力 | metric tons | 450 | 550 | 650 | ||||||
| 夾模行程 | mm | 600 | 620 | 650 | |||||||
| 模厚 | mm | 200-700 | 320-900 | 350-1000 | |||||||
| 轉盤直徑 | mm | 1250 | 1450 | 150 | |||||||
| 料管中心距 | mm | 550 | 650 | 37 | |||||||
| 大柱內距 | mm | 1100*600 | 1200*715 | 1260*780 | |||||||
| 托模行程 | mm | 140 | 140 | 140 | |||||||
| 電氣單元 | 電機馬達 | kw | 21.2+21.2 | 30+30 | 30+30 | ||||||
| 溫度控制器 | (range)set | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | |||||||
| 電熱容量 | kw | 26 | 26 | 32 | |||||||
| 其他 | 機械尺寸 | mm | 7500*2000*2100 | 7850*2250*2200 | 8000*2250*2200 | ||||||
| 機械重量 | metric tons | 17.6 | 30 | 32 | |||||||
| 最高系統壓力 | kg/cm2 | 140 | 140 | 140 | |||||||
| 回轉盤正面尺寸 |  |  |  | ||||||||
| 固定模板正面尺寸 |  |  |  | ||||||||
| 模板側面尺寸 |  |  |  | ||||||||
技術參數
| 項目 | 單位 | YC-850 | YC-1000 | YC-1420 | |||||||
| 射出單元 | 螺桿直徑 | mm | Φ55 | Φ70 | Φ55 | Φ70 | Φ44 | Φ70 | Φ90 | ||
| 理論射出容積 | cm3 | 665 | 1500 | 665 | 1500 | 665 | 1500 | 2893 | |||
| 射出量 | gram | 614 | 1386 | 614 | 1386 | 614 | 1386 | 2673 | |||
| ozs | 21.7 | 48.9 | 21.7 | 48.9 | 21.7 | 48.9 | 94.3 | ||||
| 射膠壓力 | kg/cm2 | 2343 | 2210 | 2343 | 2271 | 2343 | 2210 | 1815 | |||
| 射出速度 | mm/s | 105 | 105 | 105 | |||||||
| 射出率 | cm3/sec | 249 | 403 | 249 | 403 | 249 | 403 | 667 | |||
| 螺桿轉速 | rpm | 160 | 180 | 160 | |||||||
| 夾模單元 | 閉模力 | metric tons | 850 | 1000 | 1420 | ||||||
| 夾模行程 | mm | 1000 | 1100 | 1300 | |||||||
| 模厚 | mm | 400-1100 | 700-1300 | 700-1300 | |||||||
| 轉盤直徑 | mm | 1500 | 1600 | 1930 | |||||||
| 料管中心距 | mm | 700 | 710 | 710 | |||||||
| 大柱內距 | mm | 1060*1060 | 1130*1130 | 1330*1330 | |||||||
| 托模行程 | mm | 140 | 140 | 130 | |||||||
| 電氣單元 | 電機馬達 | kw | 31.4+31.4 | 45+45 | 60+60 | ||||||
| 溫度控制器 | (range)set | 2-(0-400℃)*5 | 2-(0-400℃)*5 | 2-(0-400℃)*5 | |||||||
| 電熱容量 | kw | 58 | 58.7 | 67.9 | |||||||
| 其他 | 機械尺寸 | mm | 11100*2250*2300 | 11200*2300*2500 | 11500*3050*2750 | ||||||
| 機械重量 | metric tons | 50 | 56 | 70 | |||||||
| 最高系統壓力 | kg/cm2 | 140 | 140 | 140 | |||||||
| 回轉盤正面尺寸 |  |  |  | ||||||||
| 固定模板正面尺寸 |  |  |  | ||||||||
| 模板側面尺寸 |  |  |  | ||||||||
注：本產品參數射出量按聚苯乙烯比重1.05,假設效率0.88計算，因產品不斷研究改良，設計變更時，恕不另作通知。
